MWMECH
MWG-1909
да
штамповая сталь для горячей обработки, SUJ2, S45C
выбор высокочастотной науглероживающей термообработки
штат: | |
---|---|
Количество: | |
Направляющая стойка используется в сочетании с другими компонентами пресс-формы для обеспечения точного перемещения пресс-формы.Обычно он цилиндрический с заплечиком и масляной канавкой.Обычным материалом является SUJ2, горячештамповая сталь, чугун для легкого проката и т. д. Он способен предотвратить износ и повреждение пресс-формы и упрощает техническое обслуживание, поскольку его можно устанавливать и снимать с листа.
Округлость направляющей стойки очень важна.Чтобы отшлифовать внешний диаметр, цилиндрический шлифовальный станок должен использовать центр ленты против центрального отверстия, чтобы направляющая стойка могла вращаться.
В зависимости от использования направляющие стойки предназначены для автомобильной пресс-формы, независимого использования, штамповой рамы, разгрузочной плиты и т. Д.
Обычно внутренняя цилиндрическая поверхность ø32H7, Ra0.2um;наружная цилиндрическая поверхность ø45R6, Ra0.4um.
Применяется к автомобильным пресс-формам, рамам пресс-форм, штамповка, форма для литья под давлением, пластиковая форма.
Что касается направления движения, то существуют варианты направляющей сдвижной стойки (код SGP), направляющей стойки скольжения (код SRP).
Твердость: 58-62HRC
Шероховатость поверхности: Ra0.4-0.8
Допуск точности: +/- 0,005 мм
Концентричность: +/-0,01 мм
Допуск прямолинейности: 0,002 мм
Допуск круглости: 0,002 мм
Обработка поверхности: выбор высокочастотной науглероживающей термообработки
Применение: штамповка, форма для литья под давлением, пластиковая форма
D=ф8мм-ф80мм
Д=30мм-1000мм
Направляющая колонна Диаметр | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 32 | 38 | 45 | 50 |
Гид Буш Внутренний диаметр. | 22 | 24 | 25 | 26 | 28 | 31 | 36 | 39 | 48 | 55 | 60 |
Гид Буш Внешний диаметр | 32 | 34 | 36 | 37 | 38 | 44 | 48 | 54 | 63 | 74 | 78 |
Гид Буш Длина | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 85 | 95 | 90 | 100 |
Имя | ГТО | СРП | А-ГТО | врач общей практики |
Материал | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
твердость | HRc58-62° | HRc58-62° | HRc58-62° | HRc58-62° |
Толерантность | ±0,005 мм | ±0,005 мм | ±0,005 мм | ±0,005 мм |
Применение | Для штамповочная рама в направлении направления, принадлежащая направляющей стойке загрузки-выгрузки.Собирается фланцевой частью. | Для большая штамповочная рама для направления и повышения производительности безопасность и подготовительные работы. | Для Штамповочная матрица - прогрессивная матрица / следование (на) матрице. | Съемник пластины плечевая направляющая стойка с масляной прорезью устанавливается креплением хвостовой части.Это перед использованием требуется смазочное масло в слоте. |

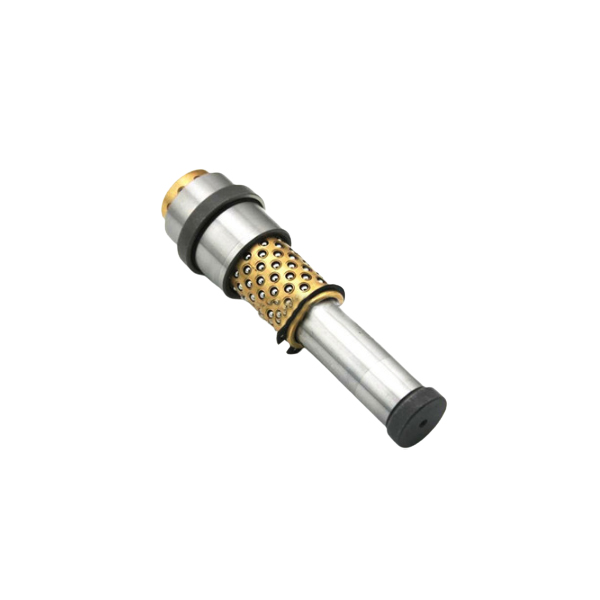

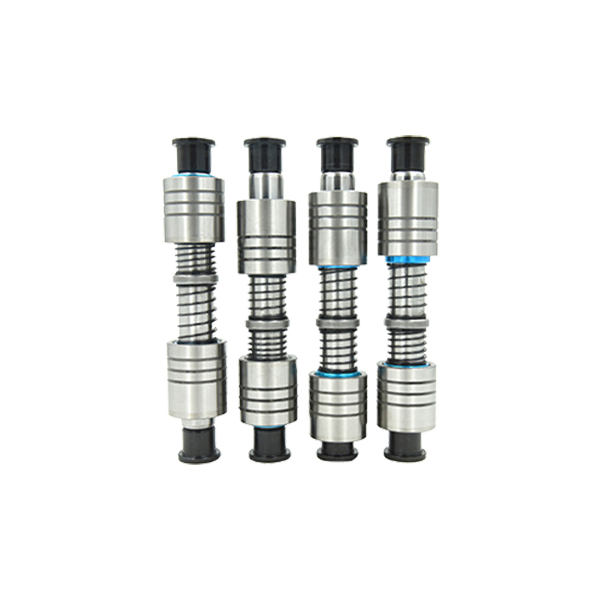

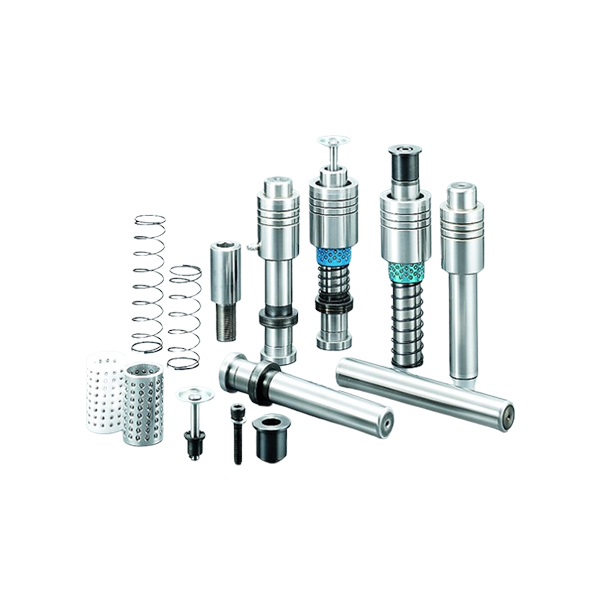

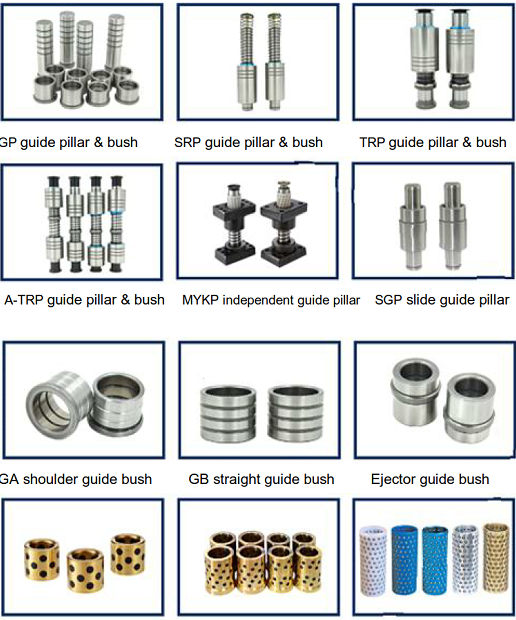

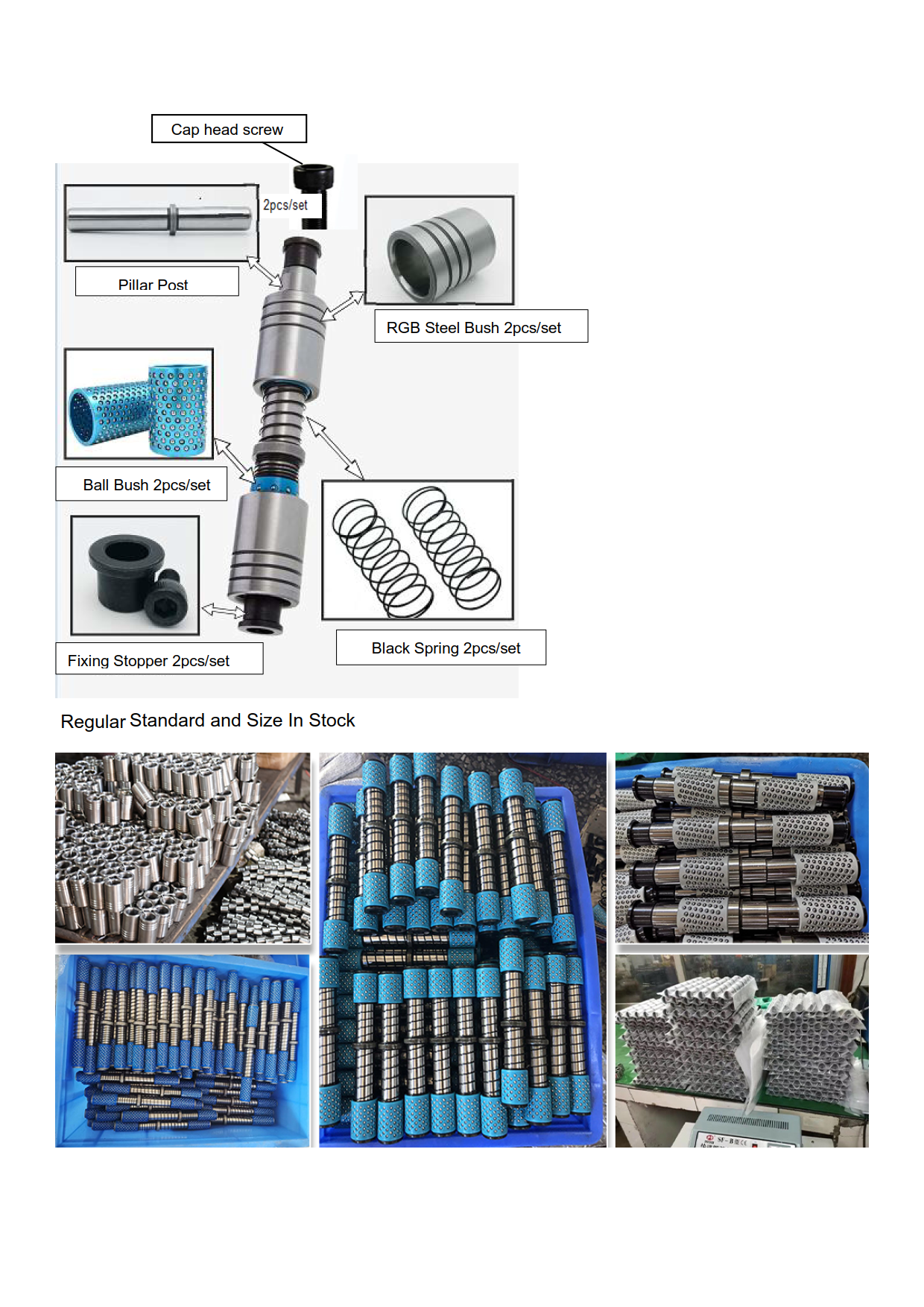

Направляющая втулка стойки шариковой направляющей: СПП, СРП, ГТО, А-ГТО
Независимая направляющая стойка: MYKP, MJKP, ТУ, ТУР, ТУБ
Направляющая втулка направляющей стойки скольжения: SGP, SGPN
Направляющая стойка съемника: GP, SGPH, SGOH, SGOR, SGBH
Шариковая направляющая втулка: MBSH, MBSM, MBJH, MBJM
Направляющая втулка из графита: МУБЗ, МУФЗ
Направляющая втулка пластины съемника: GA, GB, GBHZ
Стандартная направляющая направляющая MISUMI: MYP, MYZP
Стандартные компоненты независимой направляющей стойки MISUMI: MYZP, MYAP, MYJP, MYKP
Стандартные шариковые направляющие стойки MISUMI: РМШ, РКШ, ПМШ, ПКШ
Вам необходимо предоставить четкие чертежи и требования, чтобы наши инженеры понимали досконально.
Клиенты должны предоставить стандартные коды и чертежи для котировки.
Быстрое время выполнения 5-10 дней для обычного размера.

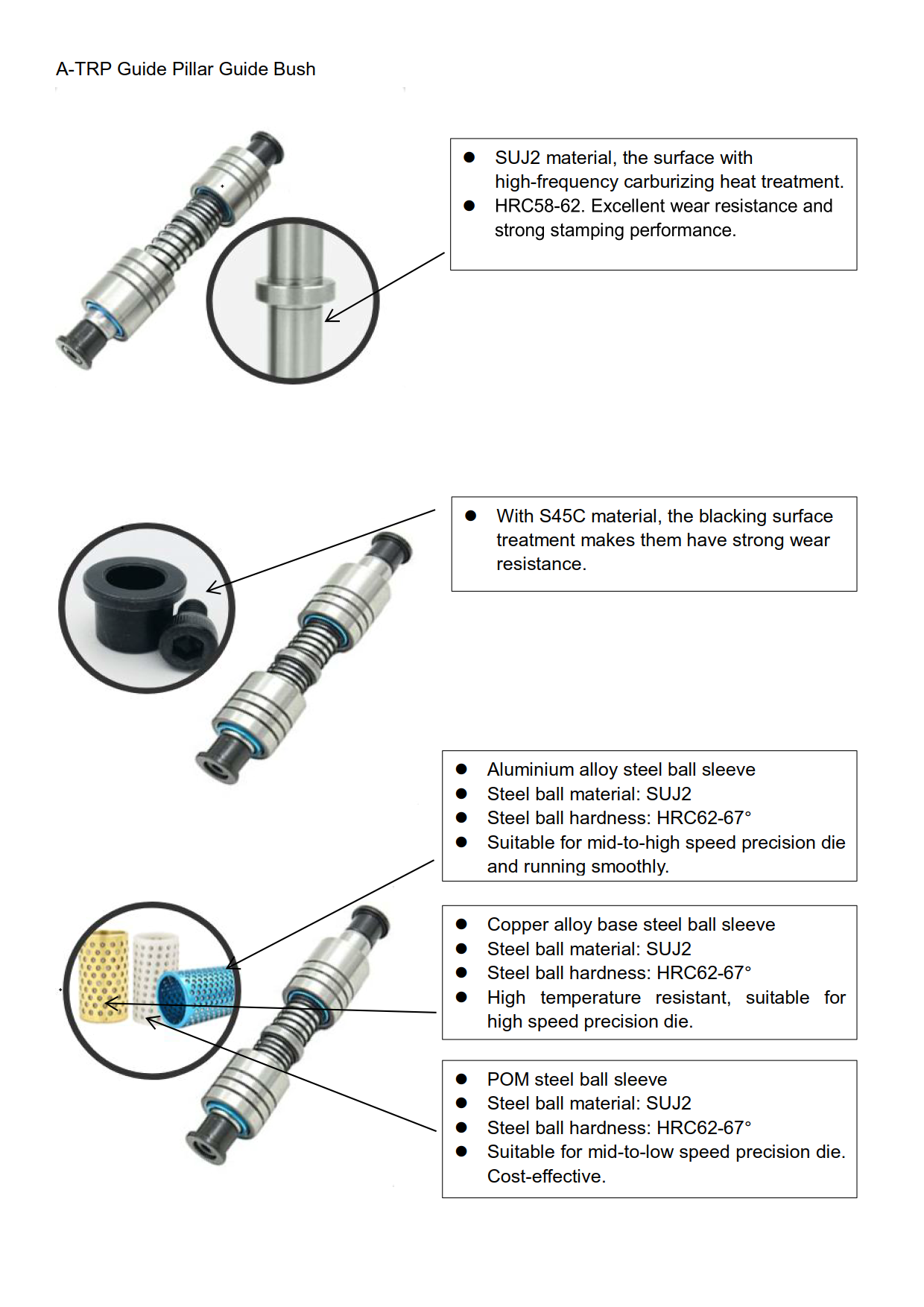

Внутренний стандарт GCr15, соответствующий европейскому стандарту 100Cr6, американскому стандарту 52100, японскому стандарту стали SUJ2, HRC58-62.Отличные показатели износостойкости.
Науглероживание поверхности и закалка по желанию.Глубина слоя науглероживания составляет 0,8-1,2 мм, а твердость после науглероживания составляет 58-62HRC.
SUJ2 обладает очень хорошими механическими свойствами и может выдерживать высокоскоростную штамповку пресс-форм и машин.
Обеспечение высокой точности.

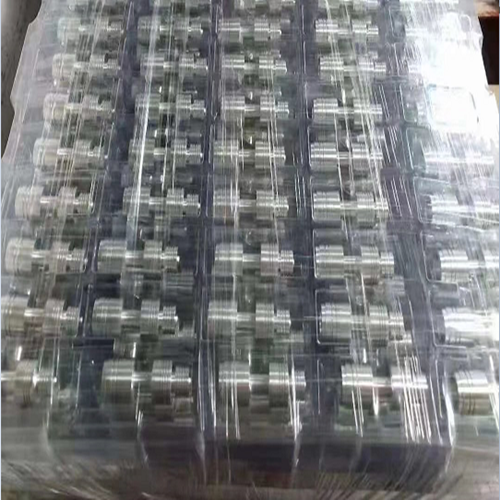

Внутри: пузырчатый пакет, полиэтиленовый пакет или пластиковое уплотнение с антикоррозионным маслом, а также внешняя картонная коробка или другая безопасная упаковка.

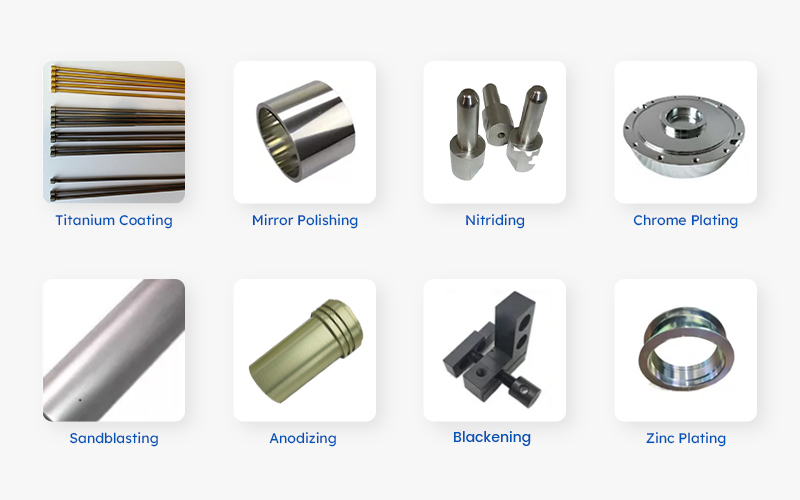

Основными методами обработки поверхности оснастки штампов являются: гальваника, напыление, полировка, анодирование, чернение и т. д.
Функция заключается в улучшении внешнего вида, коррозионной стойкости и износостойкости деталей пресс-формы.Каждый из них имеет свою уникальную среду использования и условия, как показано ниже:
Гальваническое покрытие стального материала
Гальванопокрытие-Гальваническое покрытие представляет собой метод обработки поверхности деталей прецизионных пресс-форм слоем металлической пленки.Различные металлы, такие как хром, цинк или никель, используются в качестве покрытий в различных средах.
Применение: Используется для деталей с низкими требованиями к точности размеров.Поскольку однородность толщины гальванического покрытия контролировать непросто, требуется дополнительная обработка для обеспечения точности при высокой точности размеров.
Распыление стального материала
Напыление относится к методу обработки распылением слоя покрытия на поверхность прецизионных деталей пресс-формы.
Применение: Может использоваться в качестве финишной обработки поверхности деталей, требующих высокой точности размеров и высокой износостойкости.
Полировка стальных материалов
Полировка означает обработку поверхности до гладкого, плоского состояния без заусенцев.
Использование: Для улучшения внешнего вида, микрошероховатости и износостойкости деталей пресс-форм и штампов.
Обычное чернение стали
Чернение относится к методу обработки поверхности деталей пресс-формы. в слой черной оксидной пленки.
Использование: Обычная сталь в качестве материала для деталей пресс-формы, если ее требования к производительности и коррозионной стойкости не высоки, обработка чернением может быть экономичной.
Анодирование алюминия
Анодирование-Анодирование относится к обработке поверхности деталей штампа слоем оксидной пленки.
Использование: Из-за своей низкой твердости обычно используется в качестве вспомогательной оснастки для пресс-форм.
У вас может быть много вариантов обработки поверхности в соответствии с вашими потребностями.Ниже приведены некоторые обычные методы, которые мы используем.
Часто задаваемые вопросы
Q: Какие услуги вы можете сделать?
О: ОЕМ/ОДМ.Бесплатные образцы доступны после подтверждения цены, но вам необходимо разделить перевозку образца.Мы производим детали по чертежам или образцам клиентов.Что касается защиты интеллектуальной собственности клиентов, мы не продаем один и тот же продукт наших клиентов третьим лицам.
Q: Какие данные должен предоставить клиент для точной цитаты?
A: Чертежи или образцы, количество, допуск, стандарт, материал, отделка поверхности, другие особые требования и т. Д.
Q: Каковы ваши способы доставки?
О: DHL, EMS, UPS, наземный или морской транспорт.
В: Как вы обеспечиваете контроль качества?
A: Полная проверка с отчетом об испытаниях и сертификатом состава материала для каждого заказа и 1 год послепродажного обслуживания для бесплатного ремонта или замены дефицитных продуктов.Почти нулевая скорость ремонта и дефектные продукты все замена или ремонт бесплатно.
Q: Как долго ваше время выполнения заказа?
О: 10-30 дней до количества.
Вопрос: с какой обработкой поверхности вы можете иметь дело?
A: нитрид титана (TiN), TiCN, титановое покрытие, чернение, науглероживание, цинкование, цинковое покрытие, оцинковка, хромирование и т.д.
Вопрос: какой у вас срок оплаты?
О: Т/Т, аккредитив, Вестерн Юнион, PayPal и т. д.
