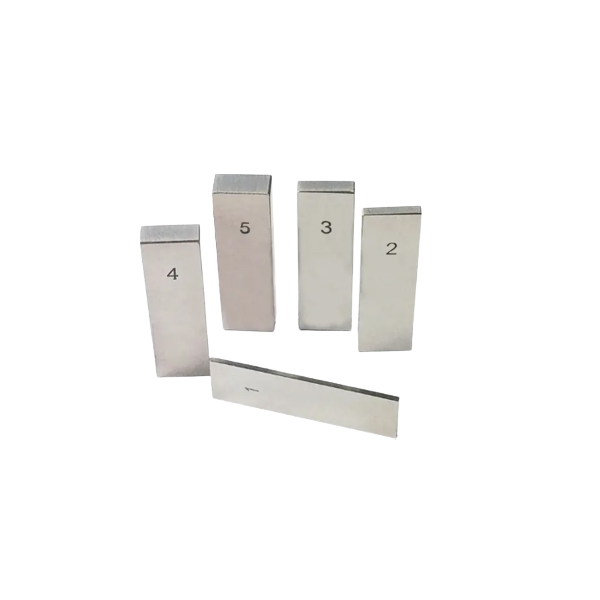

Мерные блоки (также известные как калибровочные блоки, датчики Йоханссона, калибры скольжения или блоки Джо) представляют собой систему для производства точных размеров.Это основные стандарты для линейных измерений.Для настройки, проверки или осмотра измерительных приборов и инструментов, а также прецизионных деталей.Мерные блоки поставляются в наборах блоков с диапазоном стандартных длин.При использовании блоки укладываются друг на друга, чтобы получить желаемую длину или высоту.
Измерение длины;
Измерение размеров заготовок или используется для калибровки и настройки измерительных приборов и инструментов.
Материал | HSS, легированная сталь, карбид вольфрама, нержавеющая сталь |
Количество блоков | 32 шт./компл., 38 шт./компл., 47 шт./компл., 83 шт./компл., 87 шт./компл., 103 шт./компл., 112 шт./компл. |
Приращения | 0,01 мм, 0,1 мм, 1 мм, 0,5 мм, 10 мм и т. Д. |
Размер | 1мм-100мм |
Точность | DIN861-1980 точность 20 ℃ (мкм) |
Измерение | Метрическая и дюймовая |
Оценка | Оценка 0 для калибровки 2 класс за мастерскую |
| НЕТ. | Общий Блоки(шт) | Класс точности | Измерение (мм) | Размерный шаг | Числа блоков |
| MW010101 | 32 | 0,1,2 | 1.005 | / | 1 |
| MW010102 | 1.01-1.09 | 0.01 | 9 | ||
| MW010103 | 1,1-1,9 | 0.1 | 9 | ||
| MW010104 | 1,0-9,0 | 1 | 9 | ||
| MW010105 | 10-30 | 10 | 3 | ||
| MW010106 | 50 | / | 1 | ||
| MW010201 | 38 | 0,1,2 | 1.005 | / | 1 |
| MW010202 | 1.01-1.09 | 0.01 | 9 | ||
| MW010203 | 1,1-1,9 | 0.1 | 9 | ||
| MW010204 | 1,0-9,0 | 1 | 9 | ||
| MW010205 | 10-100 | 10 | 10 | ||
| MW010301 | 47 | 0,1,2 | 1.005 | / | 1 |
| MW010302 | 1.01-1.20 | 0.01 | 20 | ||
| MW010303 | 1,3-1,9 | 0.1 | 7 | ||
| MW010304 | 1,0-9,0 | 1 | 9 | ||
| MW010305 | 10-100 | 10 | 10 | ||
| MW010401 | 83 | 0,1,2 | 1.005 | / | 1 |
| MW010402 | 1,01-1,49 | 0.01 | 49 | ||
| MW010403 | 1,6-1,9 | 0.1 | 4 | ||
| MW010404 | 0,5-9,5 | 0.5 | 19 | ||
| MW010405 | 10-100 | 10 | 10 | ||
| MW010501 | 87 | 0,1,2 | 1,001-1,009 | 0.001 | 9 |
| MW010502 | 1,01-1,49 | 0.01 | 49 | ||
| MW010503 | 0,5-9,5 | 0.5 | 19 | ||
| MW010504 | 10-100 | 10 | 10 | ||
| MW010601 | 103 | 0,1,2 | 1.005 | / | 1 |
| MW010602 | 1,01-1,49 | 0.01 | 49 | ||
| MW010603 | 0,5-24,5 | 0.5 | 49 | ||
| MW010604 | 25-100 | 25 | 4 | ||
| MW010701 | 112 | 0,1,2 | 1.005 | / | 1 |
| MW010702 | 1,001-1,009 | 0.001 | 9 | ||
| MW010703 | 1,01-1,49 | 0.01 | 49 | ||
| MW010704 | 0,5-24,5 | 0.5 | 49 | ||
| MW010705 | 25-100 | 25 | 4 |
Вам необходимо предоставить четкие чертежи и требования, чтобы наши инженеры понимали досконально.
Простая форма.

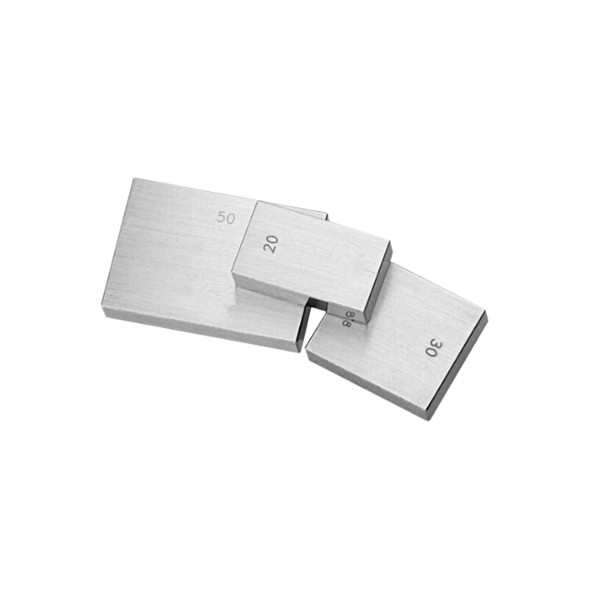

Легко использовать.Его можно использовать отдельно, а также можно комбинировать в разные размеры для разных испытаний.
Твердость стали: 58-62HRC, твердость вольфрамовой стали: ≧89HRA;Калибр часто используется для линейных измерений, чтобы настроить и проверить прецизионный продукт или инструмент.
Мерный блок немагнитный и со специальной термообработкой и криогенной обработкой для стабилизации размера.
Полная окончательная проверка;Дефицитные товары 100% ремонт или замена.

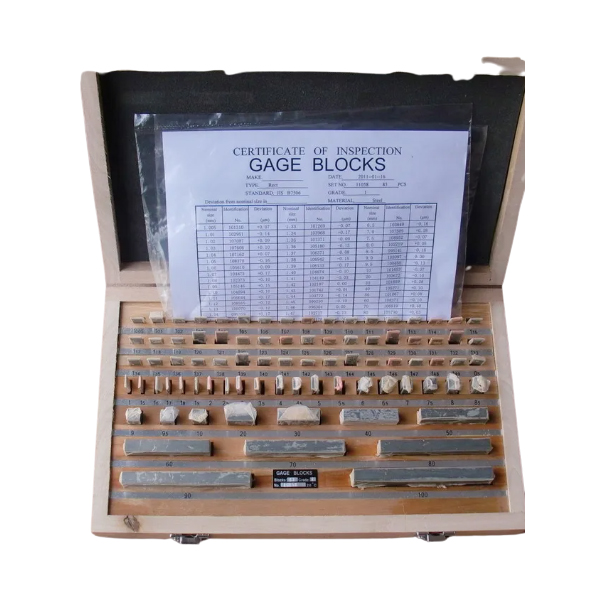

Посылка: пластиковая коробка, деревянная коробка на выбор
За комплект, упакованный в пластиковый кейс с секретным дисплеем
За комплект, упакованный в деревянный ящик с секретным дисплеем
Индивидуальный пакет или требования доступны
Основными методами обработки поверхности оснастки штампов являются: гальваника, напыление, полировка, анодирование, чернение и т. д.
Функция заключается в улучшении внешнего вида, коррозионной стойкости и износостойкости деталей пресс-формы.Каждый из них имеет свою уникальную среду использования и условия, как показано ниже:
Гальваническое покрытие стального материала
Гальванопокрытие-Гальваническое покрытие представляет собой метод обработки поверхности деталей прецизионных пресс-форм слоем металлической пленки.Различные металлы, такие как хром, цинк или никель, используются в качестве покрытий в различных средах.
Применение: Используется для деталей с низкими требованиями к точности размеров.Поскольку однородность толщины гальванического покрытия контролировать непросто, требуется дополнительная обработка для обеспечения точности при высокой точности размеров.
Распыление стального материала
Напыление относится к методу обработки распылением слоя покрытия на поверхность прецизионных деталей пресс-формы.
Применение: Может использоваться в качестве финишной обработки поверхности деталей, требующих высокой точности размеров и высокой износостойкости.
Полировка стальных материалов
Полировка означает обработку поверхности до гладкого, плоского состояния без заусенцев.
Использование: Для улучшения внешнего вида, микрошероховатости и износостойкости деталей пресс-форм и штампов.
Обычное чернение стали
Чернение относится к методу обработки поверхности деталей пресс-формы. в слой черной оксидной пленки.
Использование: Обычная сталь в качестве материала для деталей пресс-формы, если ее требования к производительности и коррозионной стойкости не высоки, обработка чернением может быть экономичной.
Анодирование алюминия
Анодирование-Анодирование относится к обработке поверхности деталей штампа слоем оксидной пленки.
Использование: Из-за своей низкой твердости обычно используется в качестве вспомогательной оснастки для пресс-форм.

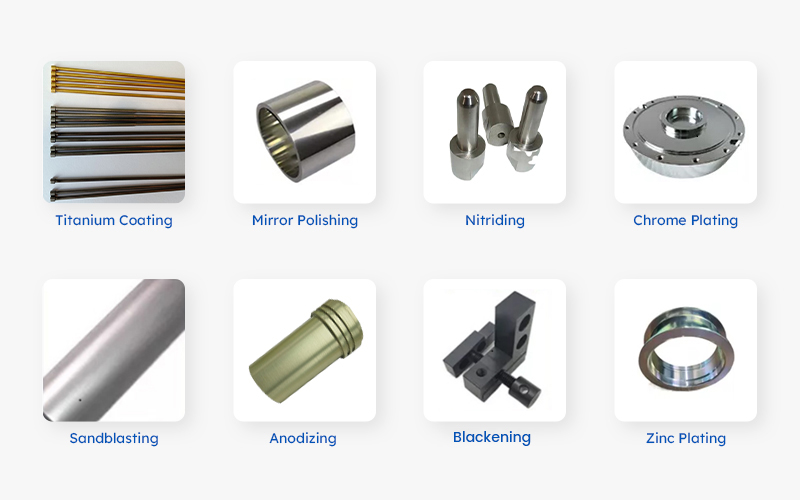

У вас может быть выбор обработки поверхности в соответствии с вашими потребностями.Ниже приведены некоторые обычные методы, которые мы используем.
Часто задаваемые вопросы
Q: Какие услуги вы можете сделать?
О: ОЕМ/ОДМ.Бесплатные образцы доступны после подтверждения цены, но вам необходимо разделить перевозку образца.Мы производим детали по чертежам или образцам клиентов.Что касается защиты интеллектуальной собственности клиентов, мы не продаем один и тот же продукт наших клиентов третьим лицам.
Q: Какие данные должен предоставить клиент для точной цитаты?
A: Чертежи или образцы, количество, допуск, стандарт, материал, отделка поверхности, другие особые требования и т. Д.
Q: Каковы ваши способы доставки?
О: DHL, EMS, UPS, наземный или морской транспорт.
В: Как вы обеспечиваете контроль качества?
A: Полная проверка с отчетом об испытаниях и сертификатом состава материала для каждого заказа и 1 год послепродажного обслуживания для бесплатного ремонта или замены дефицитных продуктов.Почти нулевая скорость ремонта и дефектные продукты все замена или ремонт бесплатно.
Q: Как долго ваше время выполнения заказа?
О: 10-30 дней до количества.
Вопрос: с какой обработкой поверхности вы можете иметь дело?
A: нитрид титана (TiN), TiCN, титановое покрытие, чернение, науглероживание, цинкование, цинковое покрытие, оцинковка, хромирование и т.д.
Вопрос: какой у вас срок оплаты?
О: Т/Т, аккредитив, Вестерн Юнион, PayPal и т. д.
