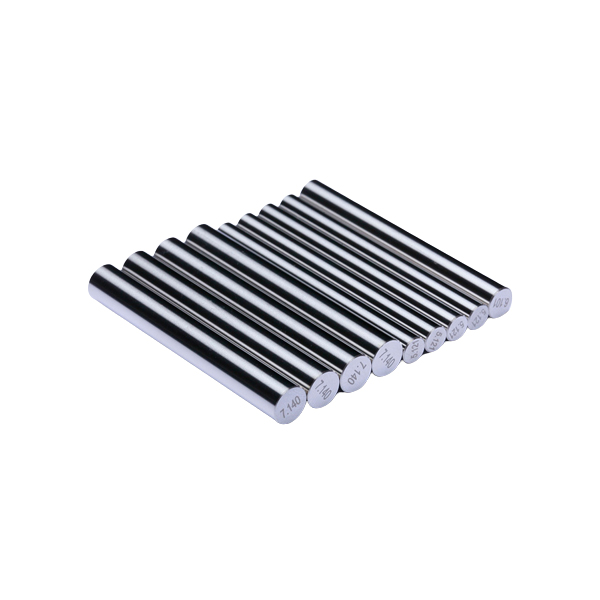

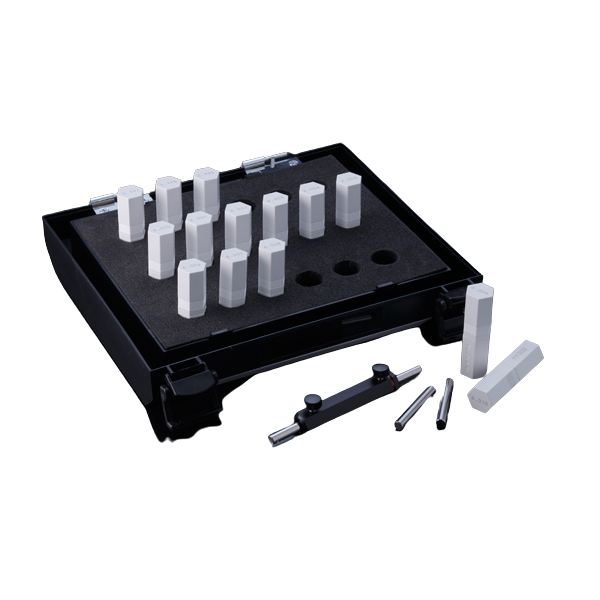

Стандартный инструмент для проверки внутреннего отверстия и калибровки измерительных приборов и калибров.

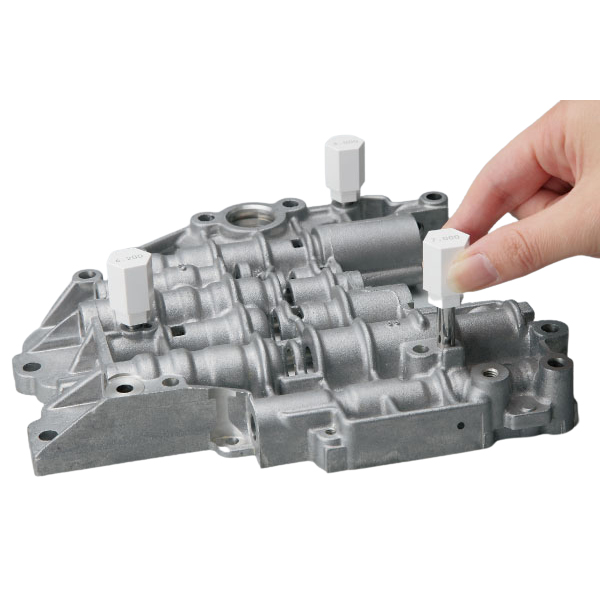

Широко используется для контроля в таких областях промышленности, как отверстия для электронных плат, отверстия для печатных плат, пресс-формы, производство точного машиностроения и т. Д.
Принимаем нестандартные и типовые настройки.
Материал | HSS, легированная сталь, карбид вольфрама, белая сталь |
Количество контактов | 41, 51 шт./компл. |
Приращения | 0,01 мм |
Точность | Стандартный допуск: +/-0,001 мм;индивидуальный выбор: +/-0,0005 мм, +/-0,002 мм, +0,005 мм, -0,005 мм |
Диаметрдиапазон | Метрические 0,1 мм-40 мм;Дюйм 0,011–1,000 дюйма |
| Нет. | Номинальный диам.Интервал 0,01 мм | Количество блоков (шт.) | Нет. | Номинальный диам.Интервал 0,01 мм | Количество блоков (шт.) |
| MW0301 | 0.10 0.11 0,12…0,50 | 41 | MW0321 | 10.00 10.01 10.02…10.50 | 51 |
| MW0302 | 0.50 0.51 0,52…1,00 | 51 | MW0322 | 10.50 10.51 10.52…11.00 | 51 |
| MW0303 | 1.00 1.01 1,02…1,50 | 51 | MW0323 | 11.00 11.01 11.02…11.50 | 51 |
| MW0304 | 1.50 1.51 1,52…2,00 | 51 | MW0324 | 11.50 11.51 11.52…12.00 | 51 |
| MW0305 | 2.00 2.01 2,02…2,50 | 51 | MW0325 | 12.00 12.01 12.02…12.50 | 51 |
| MW0306 | 2.50 2.51 2,52…3,00 | 51 | MW0326 | 12.50 12.51 12.52…13.00 | 51 |
| MW0307 | 3.00 3.01 3,02…3,50 | 51 | MW0327 | 13.00 13.01 13.02…13.50 | 51 |
| MW0308 | 3.50 3.51 3,52…4,00 | 51 | MW0328 | 13.50 13.51 13.52…14.00 | 51 |
| MW0309 | 4.00 4.01 4,02…4,50 | 51 | MW0329 | 14.00 14.01 14.02…14.50 | 51 |
| MW0310 | 4.50 4.51 4,52…5,00 | 51 | MW0330 | 14.50 14.51 14.52…15.00 | 51 |
| MW0311 | 5.00 5.01 5,02…5,50 | 51 | MW0331 | 15.00 15.01 15.02…15.50 | 51 |
| MW0312 | 5.50 5.51 5,52…6,00 | 51 | MW0332 | 15.50 15.51 15.52…16.00 | 51 |
| MW0313 | 6.00 6.01 6,02…6,50 | 51 | MW0333 | 16.00 16.01 16.02…16.50 | 51 |
| MW0314 | 6.50 6.51 6,52…7,00 | 51 | MW0334 | 16.50 16.51 16.52…17.00 | 51 |
| MW0315 | 7.00 7.01 7,02…7,50 | 51 | MW0335 | 17.00 17.01 17.02…17.50 | 51 |
| MW0316 | 7.50 7.51 7.52…8.00 | 51 | MW0336 | 17.50 17.51 17.52…18.00 | 51 |
| MW0317 | 8.00 8.01 8,02…8,50 | 51 | MW0337 | 18.00 18.01 18.02…18.50 | 51 |
| MW0318 | 8.50 8.51 8.52…9.00 | 51 | MW0338 | 18.50 18.51 18.52…19.00 | 51 |
| MW0319 | 9.00 9.01 9,02…9,50 | 51 | MW0339 | 19.00 19.01 19.02…19.50 | 51 |
| MW0320 | 9.50 9.51 9.52…10.00 | 51 | MW0340 | 19.50 19.51 19.52…20.00 | 51 |
| ДиаметрРазмер (мм) | Размер длины (мм) | Толерантность (мм) | Округлость (мм) | Толерантность (мм) | Округлость (мм) |
| / | / | класс 0 | класс 1 | ||
| 0,10-0,19 | 40 | +/-0,001 | 0.0008 | ||
| 0,20-0,99 | 40 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
| 1.00-10.00 | 50 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
| 10.01-20.00 | 50 | +/-0,0015 | 0.0015 | ||
Материал: SKD11, белая сталь, вольфрамовая сталь
Белая сталь Твердость: 58-62HRC
Твердость вольфрамовой стали: ≧89HRA
Стандартный допуск: +/-0,001 мм
Область измерения: 0,2 мм-40 мм
РА: ≦0,2 мкм
Вам необходимо предоставить четкие чертежи и требования, чтобы наши инженеры понимали досконально.
Мы также можем поставить прецизионные механические детали, как показано ниже:
Соберите линейный перфоратор,
Соберите пуансон с линейной головкой,
Сборка соединительной линии - детали адаптера,
Соберите компоненты монтажной пластины линии,
Металлический захват линии сборки,
Соберите направляющие втулки линии,
Соберите вставки для ориентации линии,
Соберите детали линейного фланцевого соединителя,
Соберите линейное устройство,
Ориентационные детали для сборочной линии,
Измерительные детали для сборочной линии,
Инспекционные детали,
Нестандартные режущие кромки для резки металла Инструмент для сборки линии…
Хорошая консистенция, стабильное качество, обычные допуски +/-0,001 мм.
индивидуальный выбор допуска: +/- 0,0005 мм, +/- 0,002 мм, + 0,005 мм, -0,005 мм.
Размер очень стабильный после ультрахолодной обработки -198 ℃.
Высокая твердость в основном за счет многократного процесса термообработки.
Защита от ржавчины и коррозии, отсутствие магнетизма, в основном для использования в медицинской и пищевой промышленности.
Полная окончательная проверка;Дефицитные товары 100% ремонт или замена.

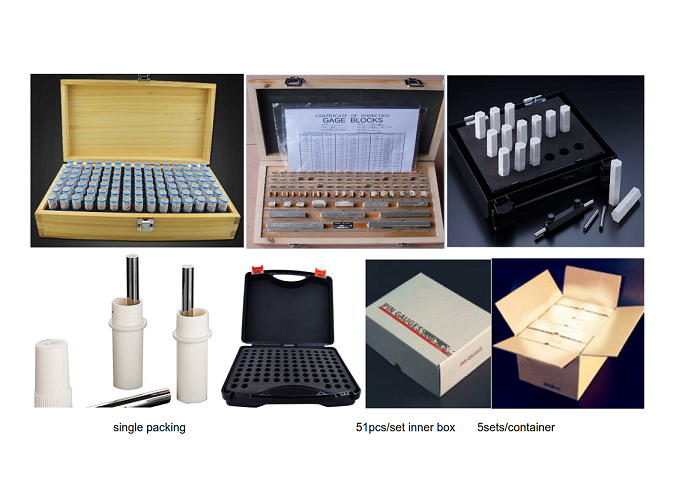

Пакет: пластиковый корпус, выбор деревянного корпуса
Одиночная упаковка в пластиковой коробке
В пластиковом футляре по 51 шт. или 100 шт./компл.
В деревянном футляре по 51 шт. или 100 шт./компл.
5 комплектов/коробка
Индивидуальный пакет или требования доступны
 |  |

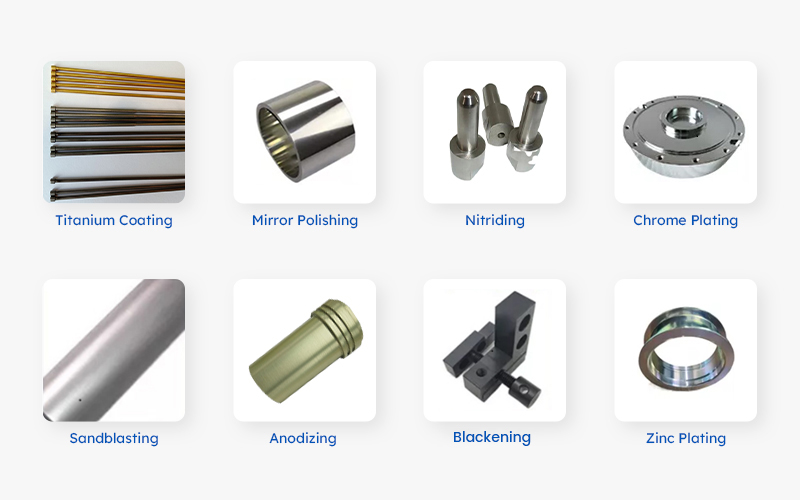

Основными методами обработки поверхности оснастки штампов являются: гальваника, напыление, полировка, анодирование, чернение и т. д.
Функция заключается в улучшении внешнего вида, коррозионной стойкости и износостойкости деталей пресс-формы.Каждый из них имеет свою уникальную среду использования и условия, как показано ниже:
Гальваническое покрытие стального материала
Гальванопокрытие-Гальваническое покрытие представляет собой метод обработки поверхности деталей прецизионных пресс-форм слоем металлической пленки.Различные металлы, такие как хром, цинк или никель, используются в качестве покрытий в различных средах.
Применение: Используется для деталей с низкими требованиями к точности размеров.Поскольку однородность толщины гальванического покрытия контролировать непросто, требуется дополнительная обработка для обеспечения точности при высокой точности размеров.
Распыление стального материала
Напыление относится к методу обработки распылением слоя покрытия на поверхность прецизионных деталей пресс-формы.
Применение: Может использоваться в качестве финишной обработки поверхности деталей, требующих высокой точности размеров и высокой износостойкости.
Полировка стальных материалов
Полировка означает обработку поверхности до гладкого, плоского состояния без заусенцев.
Использование: Для улучшения внешнего вида, микрошероховатости и износостойкости деталей пресс-форм и штампов.
Обычное чернение стали
Чернение относится к методу обработки поверхности деталей пресс-формы. в слой черной оксидной пленки.
Использование: Обычная сталь в качестве материала для деталей пресс-формы, если ее требования к производительности и коррозионной стойкости не высоки, обработка чернением может быть экономичной.
Анодирование алюминия
Анодирование-Анодирование относится к обработке поверхности деталей штампа слоем оксидной пленки.
Использование: Из-за своей низкой твердости обычно используется в качестве вспомогательной оснастки для пресс-форм.
У вас может быть выбор обработки поверхности в соответствии с вашими потребностями.Ниже приведены некоторые обычные методы, которые мы используем.
Часто задаваемые вопросы
Q: Какие услуги вы можете сделать?
О: ОЕМ/ОДМ.Бесплатные образцы доступны после подтверждения цены, но вам необходимо разделить перевозку образца.Мы производим детали по чертежам или образцам клиентов.Что касается защиты интеллектуальной собственности клиентов, мы не продаем один и тот же продукт наших клиентов третьим лицам.
Q: Какие данные должен предоставить клиент для точной цитаты?
A: Чертежи или образцы, количество, допуск, стандарт, материал, отделка поверхности, другие особые требования и т. Д.
Q: Каковы ваши способы доставки?
О: DHL, EMS, UPS, наземный или морской транспорт.
В: Как вы обеспечиваете контроль качества?
A: Полная проверка с отчетом об испытаниях и сертификатом состава материала для каждого заказа и 1 год послепродажного обслуживания для бесплатного ремонта или замены дефицитных продуктов.Почти нулевая скорость ремонта и дефектные продукты все замена или ремонт бесплатно.
Q: Как долго ваше время выполнения заказа?
О: 10-30 дней до количества.
Вопрос: с какой обработкой поверхности вы можете иметь дело?
A: нитрид титана (TiN), TiCN, титановое покрытие, чернение, науглероживание, цинкование, цинковое покрытие, оцинковка, хромирование и т.д.
Вопрос: какой у вас срок оплаты?
О: Т/Т, аккредитив, Вестерн Юнион, PayPal и т. д.
